多路水銀導電滑環
多路水銀導電滑環系列產品特點：
● 接觸電阻≤1mΩ；
● 轉速高達1000RPM；
● 使用壽命達到10億轉以上；
● 外殼材料為鋁合金或不銹鋼；
● 可同時傳輸多種電源、信號；
● 不會產生電弧，無信號干擾；
● 損耗小，波動值小，性能穩定可靠；
● 適合用于任何旋轉體的電源及信號連接。
| 多路水銀導電滑環系列技術參數指標 | |||
|---|---|---|---|
| 電子電氣特性 | 機械及環境特性 | ||
| 參數 | 數值 | 參數 | 數值 |
| 通路數 | 2-14路 | 最佳工作溫度范圍 | 8℃~+80℃ |
| 頻率 | 20MHz | 最低工作溫度 | 0℃ |
| 絕緣阻抗 | N/A | 工作濕度 | ≤85% RH |
| 耐壓強度 | 兩路之間≥500V@50HZ | 防護等級 | IP51 |
| 工作電壓 | 250VAC / DC | 最大轉速 | 1000RPM |
| 工作電流 | 4A-30A | 使用壽命 | 10億轉 |
| 接觸阻抗 | ≤1mΩ | 轉矩(gm-cm) | 75-3000 |
| 導電介質 | 水銀 | 是否含汞 | 否 |
| 殼體材料 | 鋁合金 | 外形尺寸(OD*L) | 14.3-68.5mm*27.8-29mm |
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 多路水銀導電滑環系列選型表 | |||||||
|---|---|---|---|---|---|---|---|
| 型號(3KM-) | 極數 | 電流 A | 耐壓 AC/V | 頻率 MHZ | 最大轉速 RPM | 轉矩 gm-cm | 絕緣阻抗 MΩ |
| HG000-0204 | 2 | 4 | 250 | 20 | 1000 | 75 | ＞25 |
| HG000-0304 | 3 | 4 | 250 | 20 | 600 | 100 | ＞25 |
| HG000-0230 | 2 | 30 | 250 | 20 | 600 | 200 | ＞25 |
| HG000-0330 | 3 | 30/4 | 250 | 20 | 600 | 200 | ＞25 |
| HG000-0330-M | 3 | 30 | 250 | 20 | 400 | 400 | ＞25 |
| HG000-0404 | 4 | 30/4 | 250 | 20 | 400 | 400 | ＞25 |
| HG000-0604 | 6 | 30/4 | 250 | 20 | 100 | 700 | ＞25 |
| HG000-0804 | 8 | 30/4 | 250 | 20 | 80 | 1000 | ＞25 |
| HG000-1030 | 10 | 30/4 | 250 | 20 | 30 | 1500 | ＞25 |
| HG000-1230 | 12 | 30/4 | 250 | 20 | 20 | 2000 | ＞25 |
| HG000-1430 | 14 | 30/4 | 250 | 20 | 10 | 3000 | ＞25 |
注：
1、液態金屬導電滑環最低使用溫度0℃，最佳使用溫度范圍+8℃～+80℃。
2、如果液態金屬導電滑環在室溫、低溫下存放3個月有，在≥+8℃的溫度下旋轉不平穩，請把它放在暖房里（50℃）1-2小時恢復液態金屬狀態。
3、垂直安裝液態金屬導電滑環時，要保持UP標志向上，保存時也需保持向上。
4、安裝液態金屬導電滑環時，旋轉軸不可偏心，裝上止扣螺絲時最好采用3點止扣方式。
5、不可以對液態金屬導電滑環本體或銅端子焊接加熱，專用連接端子不可以重復使用多次，松動后會導致接觸不良而發熱，從而損壞液態金屬導電滑環。
多路水銀導電滑環系列外形尺寸示意圖

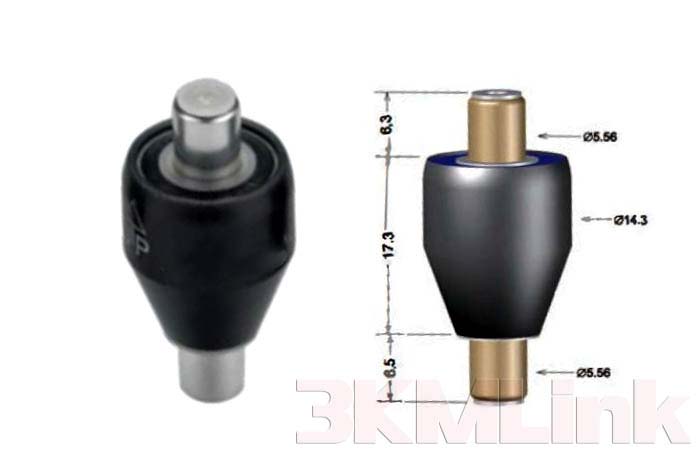

1、多路水銀導電滑環-3KM-HG000-0204-S

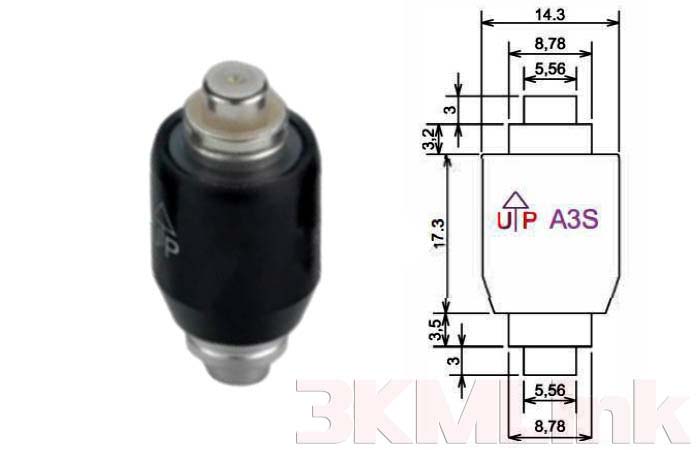

2、多路水銀導電滑環-3KM-HG000-0304-S

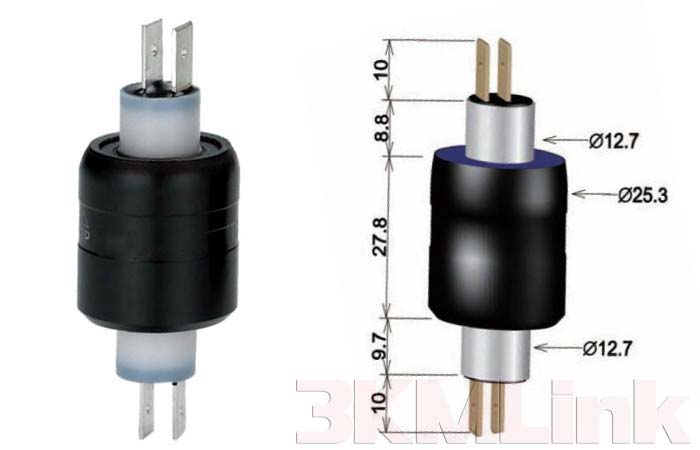

3、多路水銀導電滑環-3KM-HG000-0230
4、多路水銀導電滑環-3KM-HG000-0330

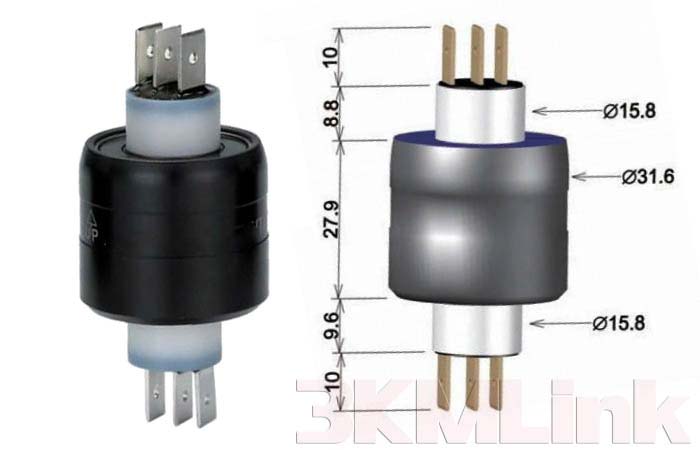

5、多路水銀導電滑環-3KM-HG000-0330-M

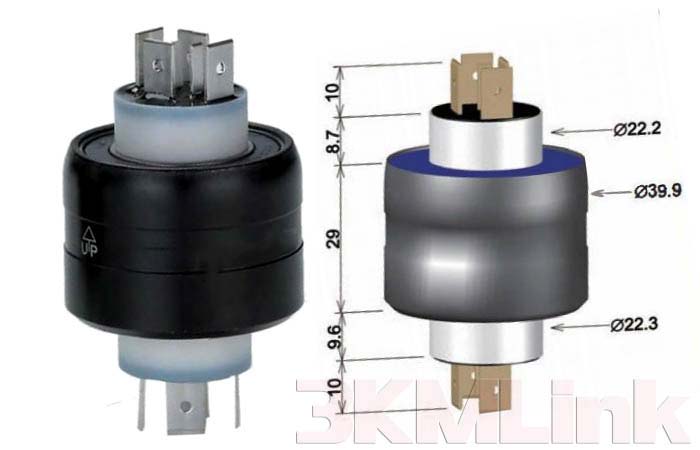

6、多路水銀導電滑環-3KM-HG000-0404

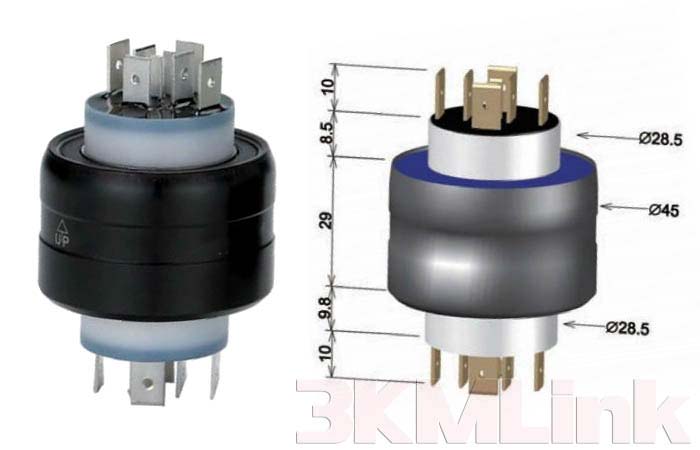

7、多路水銀導電滑環-3KM-HG000-0604

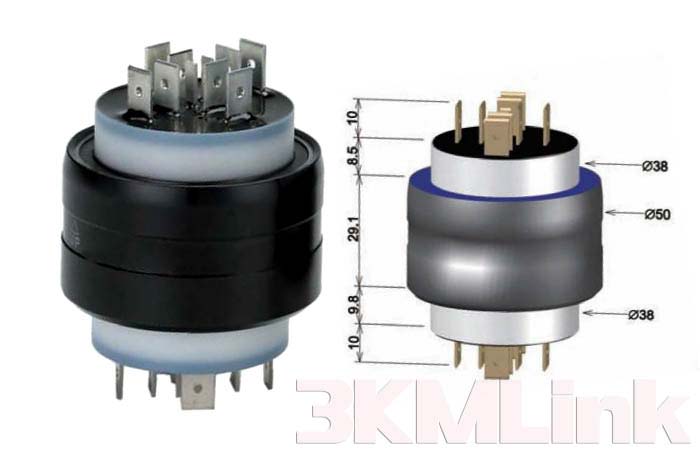

8、多路水銀導電滑環-3KM-HG000-0804

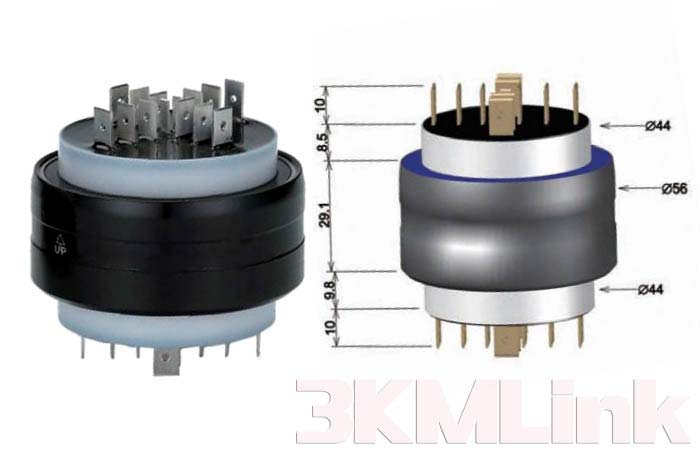

9、多路水銀導電滑環-3KM-HG000-1030

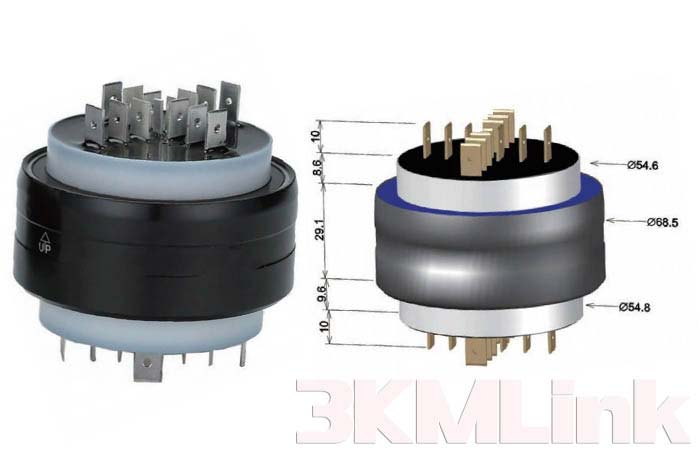

10、多路水銀導電滑環-3KM-HG000-1230
液態金屬導電滑環系列4種安裝方式示意圖
1、液態金屬滑環-垂直底部安裝
2、液態金屬滑環-垂直上部安裝
3、液態金屬滑環-浮動固定軸安裝
4、液態金屬滑環-水平安裝
可定制選項：
電極數、電極規格、電流、頻率、轉速、溫度范圍、殼體材質等。
液態金屬導電滑環——
液態金屬導電滑環分為水銀導電滑環、非水銀液態金屬導電滑環（鎵基液態金屬導電滑環）兩種。液態金屬導電滑環不再需要使用碳刷或刷絲來傳輸電源、信號，它采用液態水銀或鎵基液態金屬為導電介質，同時連接在固定端（定子）與旋轉端（轉子）的電極，實現360°無限制旋轉傳輸。
由于液態金屬具有流體特性，使得轉子與定子之間的轉動阻力極小，轉速高達3600RPM，沒有機械磨損，因此具有極長的使用壽命，達到10億轉以上。
而且，液態金屬導電滑環具有良好的導電性，在傳輸過程中不會產生電弧，不會對電流、信號造成干擾，信號傳輸穩定可靠，損耗小，波動小，滿足高品質電信號傳輸需求。
水銀導電滑環與非水銀液態金屬滑環最大的區別是水銀具有毒性，存在水銀泄漏而帶來的潛在風險。三千米連接生產的鎵基液態金屬導電滑環無毒，適用于食品、醫療等行業的自動化生產設備上的旋轉連接。
三千米連接液態金屬導電滑環產品型號編碼說明
液態金屬導電滑環應用案例
液態金屬導電滑環應用范圍：
單路非水銀液態金屬導電滑環采用特殊的絕緣、密封和導電技術，外殼材料為鋁合金或不銹鋼。適用于任何類型的信號旋轉物體，包括微電壓、電流、電動勢、熱電偶、應變計、音頻、視頻、高頻等以及電力連接，如包裝機、繞線機、風力發電機、電鍍線、紡織機械、機械手臂、電焊機、電阻切割機、電鍍線、旋轉臺、電纜輪、圓機、著色裝置、機器人、旋轉燈箱、手術燈、任何用于連接信號或電源的旋轉儀器或機器等等。
● 液態金屬導電滑環在電鍍行業的應用
