3KM-T006-4A
4路輕力矩氣滑環產品特點：
● 輕力矩氣滑環啟動力矩低至0.05N.m；
● 轉動力矩比傳統氣滑環的要小3-5倍；
● 轉速高達500RPM，使用壽命達1000萬轉；
● 結構設計緊湊，可適應真空負壓-1.5Kpa；
● 可傳輸壓縮氣體、蒸汽、氮氣、氯氣等氣體；
● 可同時傳輸電、信號、光、以太網、工業總線；
● M5標準接口，可按需求定制接頭及管徑大?。?/p>
● 抗磨損、耐腐蝕、壽命長，雙重保護，不漏氣；
● 微米級精密不銹鋼軸承，高速旋轉，無抖動；
● 密封件磨損更換維修簡易，不用重新購置新品，節省成本。
下載產品手冊 ↓ 下載3D模型 ↓| 4路輕力矩氣滑環（3KM-T006-4A）技術參數指標 | |||
|---|---|---|---|
| 氣滑環技術指標 | 環境特性 | ||
| 參數 | 數值 | 參數 | 數值 |
| 通路數 | 4路 | 工作溫度 | 工業級：-30℃~+80℃ |
| 接口尺寸 | M5（可定制） | 工作溫度 | 軍工級：-40℃~+85℃ |
| 工作壓力范圍 | -1.5Kpa~1Mpa | 工作濕度 | ≤85% RH |
| 傳輸介質 | 壓縮空氣、惰性氣體 | 防護等級 | IP51 |
| 電子電氣特性（氣電滑環） | 機械特性 | ||
| 可集成電路數 | 2～50路（可定制） | 工作轉速 | 0～500RPM |
| 工作電流 | 2A/路 | 使用壽命 | 1000萬轉（可定制） |
| 工作電壓 | 240VAC / DC | 啟動力矩 | ≤0.05N.m |
| 耐壓強度 | 兩路之間≥500V@50HZ | 觸點材料 | 貴金屬 |
| 絕緣電阻 | 100mΩ@500VDC | 殼體材料 | 鋁合金 |
| 導線規格 | AWG28#鐵氟龍導線 | 外形尺寸(ID*OD*L) | 6*44*68mm |
| 動態電阻波動值 | ≤10mΩ（最小可達1mΩ） | 導線長度 | 300mm（可定制） |
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 4路輕力矩氣滑環（3KM-T006-4A）選型表 | ||||
|---|---|---|---|---|
| 型號 | 內徑(ID)mm | 外徑(OD)mm | 長度( L)mm | 啟動力矩 |
| 3KM-T006-4A-0 | 6 | 44 | 68 | 0.05N.m |
| 3KM-T006-4A-1 | 6 | 44 | 68 | 0.05N.m |
| 3KM-T006-4A-2 | 6 | 44 | 68 | 0.05N.m |
| 3KM-T006-4A-3 | 6 | 44 | 68 | 0.05N.m |
| 3KM-T006-4A-4 | 6 | 44 | 68 | 0.05N.m |
| 3KM-T006-4A-5 | 6 | 44 | 68 | 0.05N.m |
| 3KM-T006-4A-6 | 6 | 44 | 68 | 0.05N.m |
| 3KM-T006-4A-7 | 6 | 44 | 68 | 0.05N.m |
| 3KM-T006-4A-8 | 6 | 44 | 68 | 0.05N.m |
| 3KM-T006-4A-9 | 6 | 44 | 68 | 0.05N.m |
注：如有變更技術指標需求，請聯系客服幫助快速選型, 支持各項指標定制。

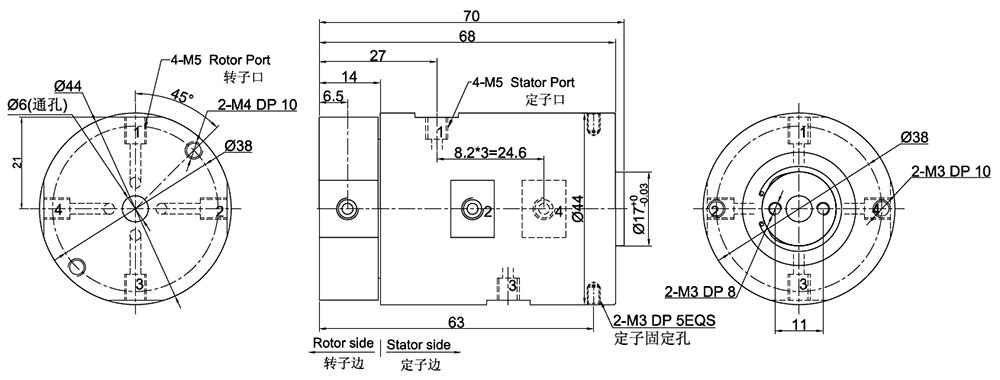

4路氣滑環外形尺寸示意圖
氣滑環安裝方式示意圖
氣滑環、氣電滑環應用范圍：
工業自動化設備、包裝設備、貼片機設備、機器人、測試設備、鋰電池設備，手機測試設備，手機高端裝備設備，各種激光設備，涂布機 、涂覆隔膜設備 、軟包電池用包裝膜設備，邦定設備 、貼合設備，電子半導體工業自動化設備等，需要360°旋轉傳輸氣體及電功率、控制信號、數據信號的設備裝置。
可定制選項：
| ? 內徑、外徑 | ? 轉速 |
| ? 路數 | ? 接口類型、規格 |
| ? 防護等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 安裝方式 |
| ?多種傳輸信號 | ? 電流、電壓的范圍 |
氣滑環、氣電滑環定制可選項
氣滑環與氣電滑環——
氣滑環又叫氣體滑環、負壓真空滑環，可獨立360°旋轉傳輸單路、多路氣體或負壓真空，傳輸介質包括壓縮氣體、蒸汽、氮氣、氯氣等工業用惰性氣體。氣滑環一般以氣體傳輸通道來劃分型號，三千米連接的單個氣滑環產品支持1/2/3/4/5/6/8/12/16/24路氣體通道，最大工作壓力范圍為-1.5Kpa～1Mpa。
氣滑環在現代智能工業應用中，常能跟導電滑環集成在一起使用，可同時傳輸電功率、控制信號、光信號、以太網信號、工業總線及傳感器信號，甚至水、油、蒸汽等多種傳輸介質，這種組合滑環也叫做氣電滑環、氣液導電滑環。
輕力矩氣滑環是三千米連接在業內首創的新型氣滑環，啟動力矩低至0.05N.m，轉動力矩比傳統氣滑環的要小3-5倍，杜絕了傳統氣滑環常因力矩過大而容易損傷客戶設備的隱患。且采用雙重保護設計，密封性極佳，密封管材、密封圈都采用特殊材質制成，抗磨損、耐腐蝕、壽命長。

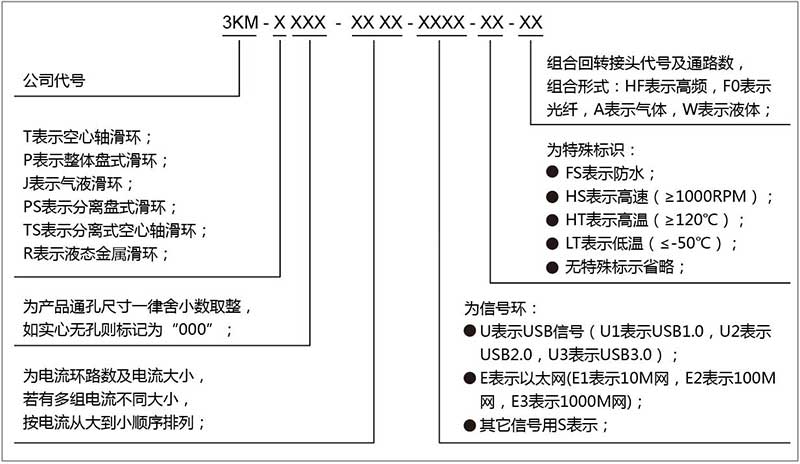

三千米連接氣滑環與氣電滑環產品型號編碼說明
4路輕力矩氣滑環（3KM-T006-4A）應用案例
● 氣電滑環在自動化生產設備的應用案例
