HRJ1006
產品特點：
華盛電氣專業為客戶研發生產各種應用場合所使用的旋轉關節，其各項技術指標均為達到領先水平，其中包括同軸類，波導類，波導同軸混合類，光通訊類等，并且包括單通道，雙通道，三通道和各種多通道旋轉關節。
在微波通訊技術領域中，旋轉關節是一種十分重要的通訊器件，主要被應用在各種民用或軍用雷達設備上，包括飛行器的空中管制，領空防衛，移動通訊，衛星信號傳輸?shù)取?/p> 下載產品手冊 ↓ 下載3D模型 ↓
| 機械技術指標 | |
| 參數 | 數值 |
| 工作壽命 | 1000萬轉 |
| 額定轉速 | 100RPM |
| 工作溫度 | -30℃~80℃ |
| 工作濕度 | 0~85% RH |
| 接觸材料 | 金合金 |
| 殼體材料 | 不銹鋼 |
| 防護等級 | IP51 |
| 扭 矩 | 0.1N.m;+0.03N.m/6 rings |
說明：
1、外形尺寸詳細見“射頻導電滑環尺寸示意圖”；
2、華盛電氣導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 型號 | 工作頻率(GHz) | 通道數 | 駐波 | 射頻接口 | 插損(dB) | 功率(W) |
| HRJ-1006 | 34-38 | 1 | 1.5 | BJ400 | 0.5 | 200 |
注：詳細選型表請參考HRJ旋轉關節系列
| 標準圖紙 |
| HRJ-1006 外形圖 |

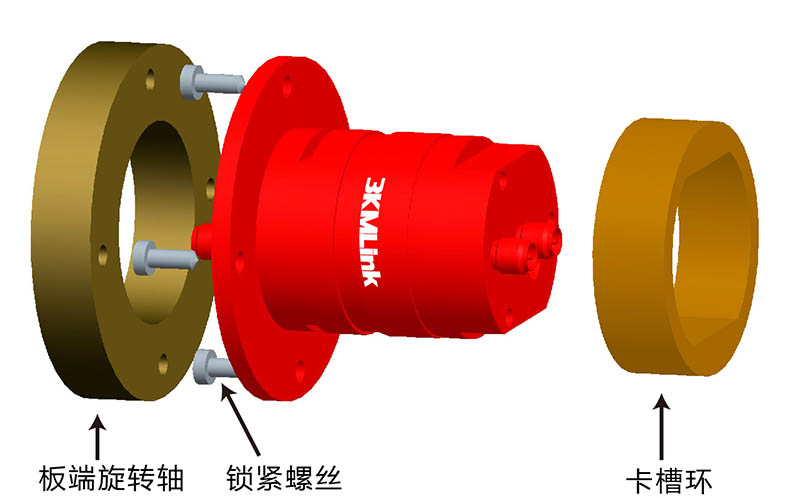

射頻滑環安裝方式示意圖
射頻導電滑環應用范圍：
應用于衛星通訊系統、雷達天線、軍工系統裝備、移動天線、動中通天線、醫療工程設備、空中交通控制等設備。
規格范圍：
● 通道可達6路（特殊定制可更多）；
● 頻率范圍最高可達50GHz；
● 結構緊湊，抗干擾能力強；
● 可以多種類型信號同時傳輸；
● 超低衰減損耗，超小傳輸波動；
● 超長使用壽命，免維護。
| ? 通路數 | ? 轉速 |
| ? 高頻信號頻率范圍 | ? 額定電壓、額定電流 |
| ? 防水防塵等級 | ? 外殼材質 |
| ? 軍用級別 | ? 工作壽命等級 |
| ? 高低溫環境 | ? 接口類型 |
| ?多種傳輸信號及氣液介質 | ? 表面處理工藝 |
射頻滑環定制可選項
射頻滑環——
射頻滑環又叫高頻滑環，一般按射頻通道劃分為單通道射頻滑環、雙通道射頻滑環、多通道射頻滑環，可以實現在360°旋轉中傳輸高頻信號、射頻信號、微波信號、模擬信號、數字信號等，還可與電信號、控制信號、通訊信號、動力電源、流體介質組合傳輸。高頻滑環傳輸頻率高達500 MHz-50GHz以上，結構緊湊，性能穩定，屏蔽效果好，抗干擾能力強，易于集成到其它設備中。
應用于衛星通訊系統、雷達天線、軍工系統裝備、移動天線、動中通天線、醫療工程設備、空中交通控制等設備。
