HR100
產品特點：
HR100 是單通道高頻旋轉接頭，高頻滑環是專門為滿足高速串行數字信號或模擬信號傳輸而開發的產品.最高傳輸速率可達30GHz。該系列產品支持單路或高頻信號單獨傳輸，也可非標定制高頻信號與24V控制信號、通訊信號、動力電源、流體介質混合傳輸。 高頻信號采用的是50Ω特性阻抗射頻同軸結構頭。
下載產品手冊 ↓ 下載3D模型 ↓| 機械技術指標 | |
| 參數 | 數值 |
| 工作壽命 | 500萬轉 |
| 額定轉速 | 100RPM |
| 工作溫度 | -30℃~80℃ |
| 工作濕度 | 0~85% RH |
| 接觸材料 | 金合金 |
| 殼體材料 | 不銹鋼 |
| 防護等級 | IP51 |
| 扭 矩 | 0.1N.m;+0.03N.m/6 rings |
說明：
1、外形尺寸詳細見“射頻導電滑環尺寸示意圖”；
2、華盛電氣導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| HR100 - 1通道高頻旋轉關節選型表 | |||||||
| 型號 | 高頻通道 | 頻率 | 接頭類型 | 特性阻抗 | 插入損耗 | 駐波比VSWR | 駐波比波動 |
| HR100-SMA-30G | 1 | DC-30GHz | SMA | 50Ω | 0.3db | ≤1.3 | ≤0.05 |
| HR100-N-12G | 1 | DC-12GHz | N | 50Ω | 0.3db | ≤1.3 | ≤0.05 |
| HR100-W50-3G | 1 | DC-3GHz | coaxial-cable RG178 | 50Ω | 0.3db | ≤1.3 | ≤0.05 |
| HR100-W75-3G | 1 | DC-3GHz | coaxial-cable RG179 | 75Ω | 0.3db | ≤1.3 | ≤0.05 |
| HR100-SMA-18G | 1 | DC-18GHz | SMA | 50Ω | 0.3db | ≤1.3 | ≤0.05 |
說明：
1、如需其它接口或更大的頻率范圍，請聯系客服幫助快速選型, 支持定制；
2、華盛電氣導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。

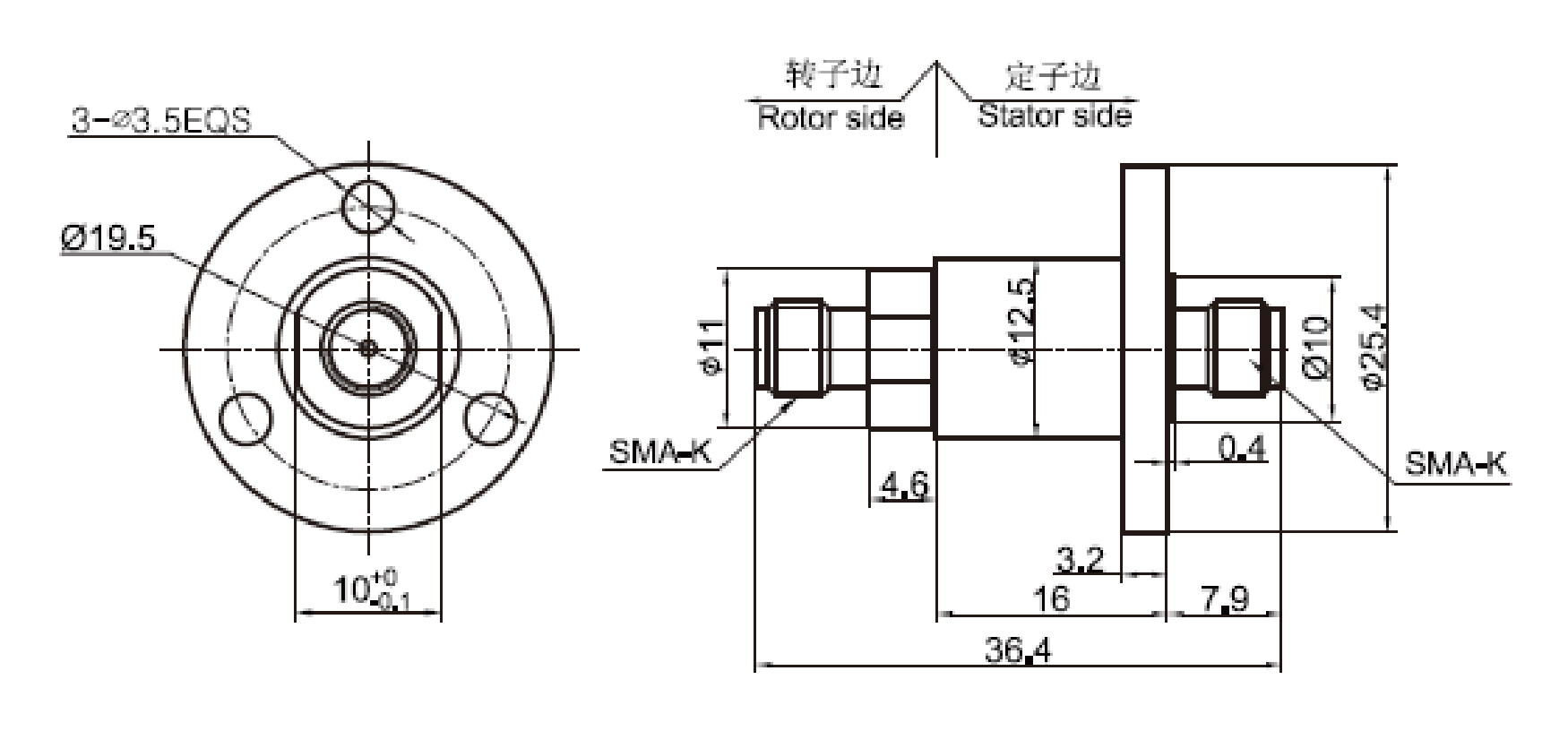

| 標準圖紙 |
射頻滑環安裝方式示意圖
射頻導電滑環應用范圍：
應用于衛星通訊系統、雷達天線、軍工系統裝備、移動天線、動中通天線、醫療工程設備、空中交通控制等設備。
規格范圍：
● 通道可達6路（特殊定制可更多）；
● 頻率范圍最高可達50GHz；
● 結構緊湊，抗干擾能力強；
● 可以多種類型信號同時傳輸；
● 超低衰減損耗，超小傳輸波動；
● 超長使用壽命，免維護。
| ? 通路數 | ? 轉速 |
| ? 高頻信號頻率范圍 | ? 額定電壓、額定電流 |
| ? 防水防塵等級 | ? 外殼材質 |
| ? 軍用級別 | ? 工作壽命等級 |
| ? 高低溫環境 | ? 接口類型 |
| ?多種傳輸信號及氣液介質 | ? 表面處理工藝 |
射頻滑環定制可選項
射頻滑環——
射頻滑環又叫高頻滑環，一般按射頻通道劃分為單通道射頻滑環、雙通道射頻滑環、多通道射頻滑環，可以實現在360°旋轉中傳輸高頻信號、射頻信號、微波信號、模擬信號、數字信號等，還可與電信號、控制信號、通訊信號、動力電源、流體介質組合傳輸。高頻滑環傳輸頻率高達500 MHz-50GHz以上，結構緊湊，性能穩定，屏蔽效果好，抗干擾能力強，易于集成到其它設備中。
應用于衛星通訊系統、雷達天線、軍工系統裝備、移動天線、動中通天線、醫療工程設備、空中交通控制等設備。
18GHz雙通道射頻導電滑環F系列的應用案例
● 高頻信號滑環與導電滑環組合的解決方案
● 射頻+電+信號多種傳輸介質的組合導電滑環
