3KM-TS050-0650
6路分離式50A大電流導電滑環產品特點：
● 轉子部分帶有通孔，可通液壓、氣壓或裝配傳動軸；
● 結構設計緊湊，運轉平滑，體積小，低扭矩；
● 更好地配合客戶系統中的空間限制與安裝需求；
● 環道表面十分光滑，表面粗糙度<0.5μm，避免了接觸件的閃斷現象及早期積粉現象；
● 低電氣噪音，無電磁干擾，低損耗，動態電阻變化值低于0.005Ω，尤其適合超微弱信號傳輸。
下載產品手冊 ↓ 下載3D模型 ↓| 6路分離式大電流導電滑環（3KM-TS050-0650）技術參數指標 | ||||
|---|---|---|---|---|
| 電氣技術指標 | 機械技術指標 | 連接器技術指標 | ||
| 參數 | 數值 | 參數 | 數值 | 引出線與端正拉脫力： |
| 通路數 | 6路 | 工作轉速 | 0~300RPM | 10N |
| 工作電壓 | 380V | 工作溫度 | -40℃~+85℃ | 端子之間插拔力： |
| 額定電流 | 50A | 工作濕度 | ≤70% RH | 最大插入力：8N |
| 導線規格 | AWG28鐵氟龍導線 | 觸電材料 | 金-金 | 最小拔出力：0.7N |
| 動態電阻波動值 | 環路：≤10mΩ | 防護等級 | IP51 | 端子與插座之間保持力： |
| 絕緣電阻 | 500MΩ@500VDC | 工作壽命 | 8,000,000轉@300RPM | 10N |
| 外形尺寸(ID*OD*L) | 50*120*200mm | |||
| 耐壓強度 | 兩路之間≥500V@50HZ,60S≤5mA | |||
| 導線長度 | 定子：200mm;轉子：200mm | |||
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 6路分離式大電流導電滑環TS050-50A系列（3KM-TS050-0650）選型表 | |||
|---|---|---|---|
| 型號 | 信號或50A/30A/15A | 電壓（V） | 長度 L（mm) |
| 3KM-TS050-0650-0 | 6 | 380 | 200 |
| 3KM-TS050-0650-1 | 6 | 380 | 200 |
| 3KM-TS050-0650-2 | 6 | 380 | 200 |
| 3KM-TS050-0650-3 | 6 | 380 | 200 |
| 3KM-TS050-0630-4 | 6 | 380 | 200 |
| 3KM-TS050-0630-5 | 6 | 380 | 200 |
| 3KM-TS050-0630-6 | 6 | 380 | 200 |
| 3KM-TS050-0615-7 | 6 | 380 | 200 |
| 3KM-TS050-0615-8 | 6 | 380 | 200 |
| 3KM-TS050-0615-9 | 6 | 380 | 200 |
說明：
1、如需每環50A以上大電流，請聯系客服幫助快速選型, 支持定制；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。

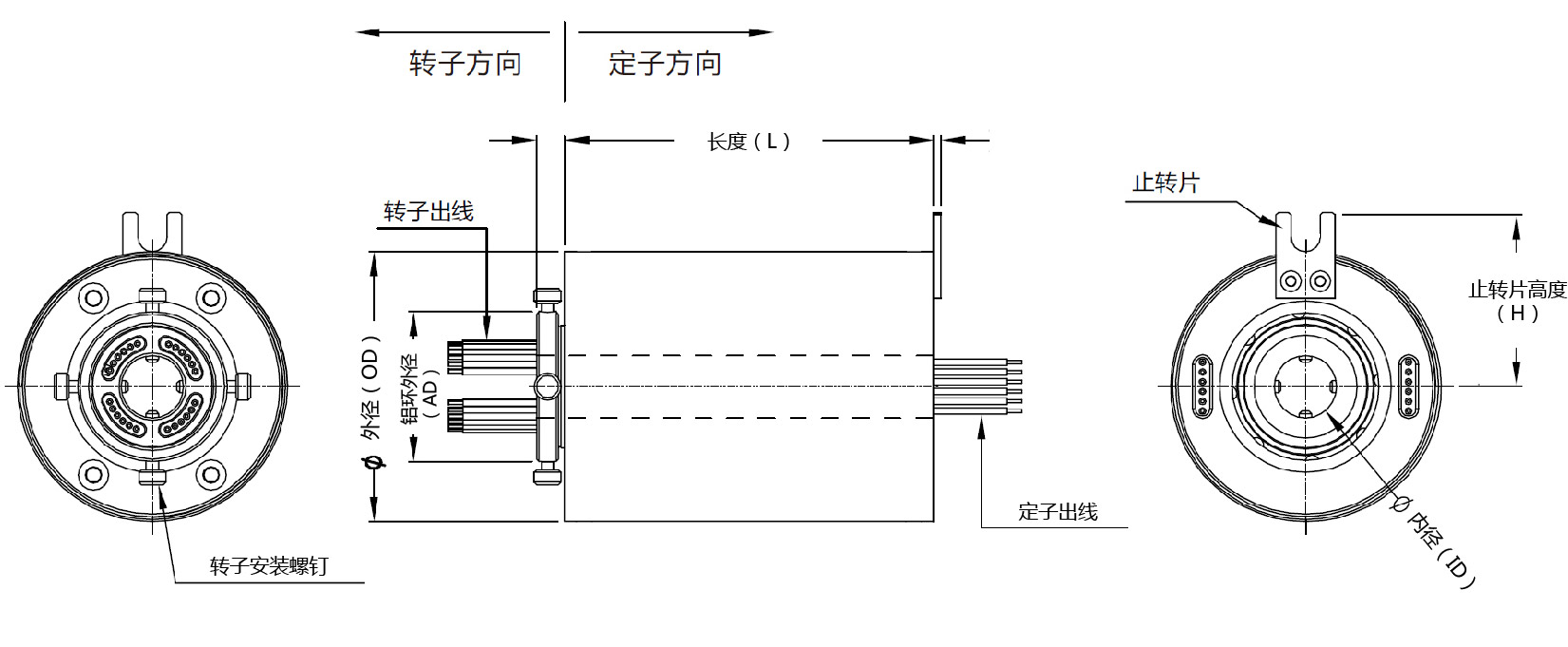

分離式導電滑環尺寸示意圖
分離式導電滑環安裝方式示意圖
分離式導電滑環應用范圍：
工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等設備。
規格范圍：
分離式導電滑環外徑12～5000mm。
定制選項：
可定制：路數、安裝尺寸、外殼材料、防護等級、轉速、導線長度、端子接插件、專用導線、防鹽霧、工作溫度等選項。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 密封等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號 | ? 電流、電壓的范圍 |
分離式導電滑環定制可選項
分離式導電滑環——
分離式導電滑環是指轉子和定子分離開的導電滑環，定子一般為接觸電刷，轉子一般作為導電、氣、液的連接通道。分離式導電滑環最大的優點就是靈活簡便，能更好地適應空間限制條件，滿足一些特定的安裝需求與特殊的安裝環境。它可采取帽式法蘭、空心孔或分成幾組等多種安裝方式，對應的分為分離式帽式導電滑環、分離式空心軸導電滑環、分離式盤式導電滑環和分離式異形導電滑環，它們的規格可小至幾毫米，大型的直徑可達到幾米甚至更大。一些超大型的分離式導電滑環常會分為幾等分，以便于現場組裝。
分離式導電滑環廣泛應用于工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、手術無影燈、機器人、展覽/顯示設備、醫療設備、旋轉門等。
三千米連接的帽式導電滑環從結構設計、生產工藝、組裝流程、性能檢測項目與技術等都進行了顛覆性的革新，關鍵節點工藝均實現了自動化生產，杜絕了生產及安裝過程人為的對一致性的破壞；環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象，極大程度上減小了早期積粉的現象，波動電阻值也明顯下降，刷絲的壽命周期延長2倍以上，確保了高度的可靠性與一致性。為安防、智能制造、航空、航天、航海、軍工等行業客戶提供優質產品。

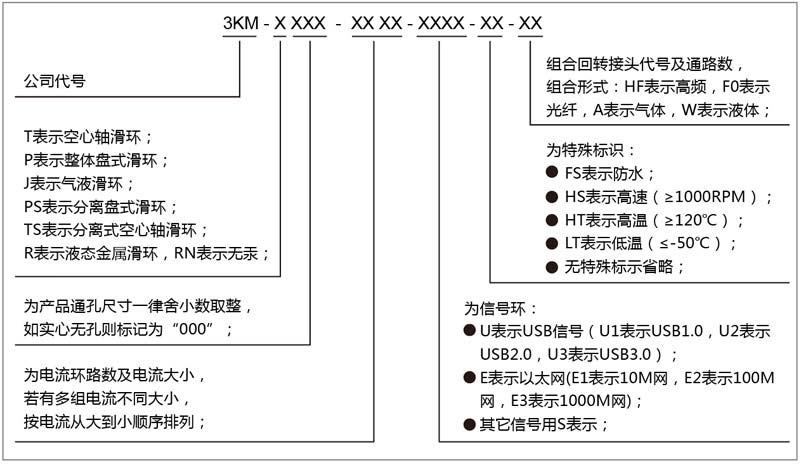

三千米連接非帽式導電滑環產品型號編碼說明
