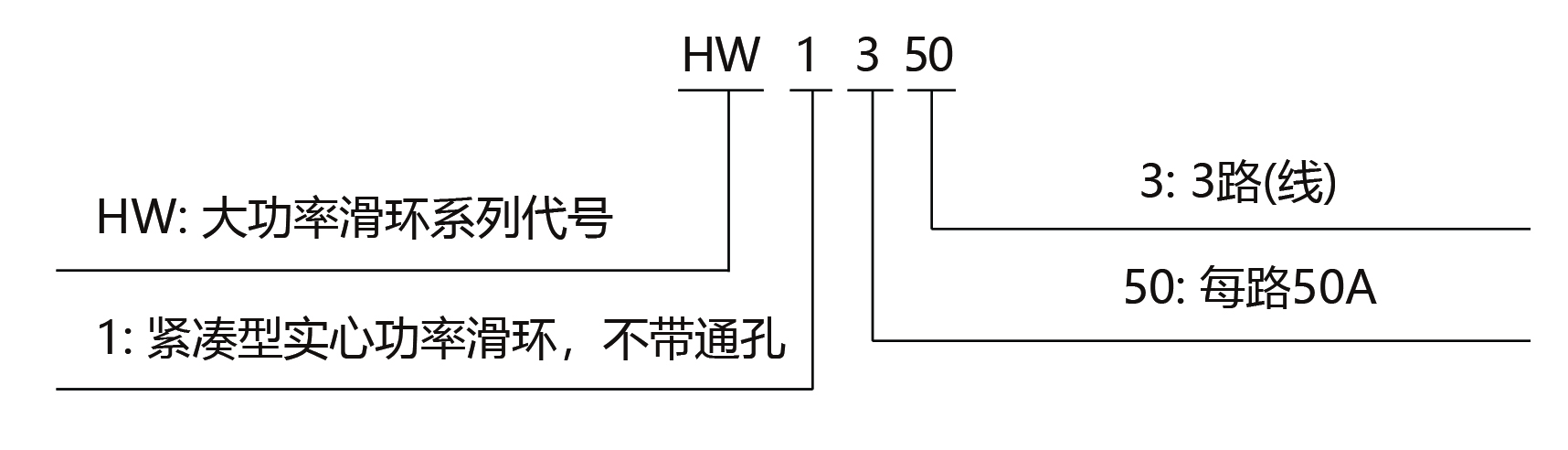

HW1350
產品特點：
● 3路50A大電流導電滑環適用于小型風力發電機、電鍍行業設備、加熱滾動等需要大功率，大電流的應用設備。
● IP64高防護等級；
● 最大電流支持2000A（定制）；
● 軍工品質，高穩定性和可靠性；
● 不過熱，噪音小，裝配可靠，不破損；
● 轉速及使用壽命可定制，不積粉；
● 抗干擾性高，可同時支持多種信號、能量功率傳輸。
| 技術規格參數 | |||
| 機械技術指標 | 電氣技術指標 | ||
| 參數 | 數值 | 參數 | 數值 |
| 工作壽命 | 1000萬轉 | 功率 | |
| 額定轉速 | 150RPM | 額定電壓 | 0~380VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | 10A=AWG#17;20A=AWG#14;30A=AWG#12; |
| 接觸材料 | 貴金屬 | 導線長度 | 標準長度300mm（可據要求調整） |
| 殼體材料 | PBT | 絕緣強度 | 500VAC@50Hz，60s |
| 轉動扭矩 | 0.1N·m；+0.03N·m/6路 | 動態電阻變化值 | <0.01Ω |
| 防護等級 | IP51,IP68,IP68 | ||
說明：
1、外形尺寸詳細見“空心軸導電滑環尺寸示意圖”；
2、華盛電氣導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| HW1000系列大電流滑環選型表 | |||||||||
| 型號 | 環數 | 每環額定電流(A) | 外徑 | 長度 | 型號 | 環數 | 每環額定電流(A) | 外徑 | 長度 |
| HW1210 | 2 | 10A | 22 | 26 | HW1230 | 2 | 30A | 22 | 45 |
| HW1310 | 3 | 10A | 22 | 33 | HW1330 | 3 | 30A | 22 | 45 |
| HW1410 | 4 | 10A | 22 | 43.6 | HW1430 | 4 | 30A | 29.8 | 66 |
| HW1610 | 6 | 10A | 29.8 | 66 | HW1630 | 6 | 30A | 29.8 | 66 |
| HW1215 | 2 | 15A | 22 | 45 | HW1240 | 2 | 40A | 29.8 | 66 |
| HW1315 | 3 | 15A | 22 | 45 | HW1340 | 3 | 40A | 29.8 | 66 |
| HW1415 | 4 | 15A | 29.8 | 66 | HW1810 | 8 | 10A | 29.8 | 78.1 |
| HW1615 | 6 | 15A | 29.8 | 66 | HW1101 | 10 | 10A | 29.8 | 78.1 |
| HW1220 | 2 | 20A | 2 | 45 | HW1121 | 12 | 10A | 29.8 | 78.1 |
| HW1320 | 3 | 20A | 22 | 45 | HW1181 | 18 | 10A | 29.8 | 105.3 |
| HW1420 | 4 | 20A | 29.8 | 66 | HW1930 | 9 | 30A | 29.8 | 105.3 |
| HW1620 | 6 | 20A | 29.8 | 66 | HW13605 | 36 | 5A | 29.8 | 105.3 |
說明：
1、如需每環500A以上大電流，請聯系客服幫助快速選型, 支持定制；
2、華盛電氣導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。

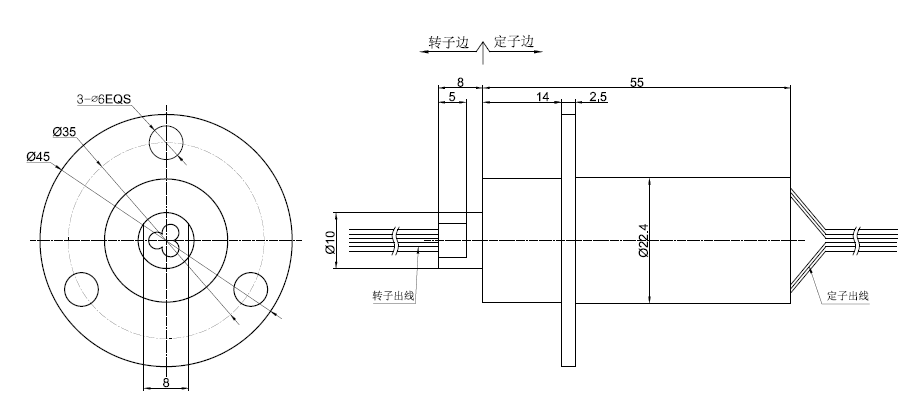

| HW1330 外形圖 |
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 7 | 土黃 |
| 2 | 紅 | 8 | 棕 |
| 3 | 黃 | 9 | 紫 |
| 4 | 黑 | 10 | 粉 |
| 5 | 紅 | 11 | 灰 |
| 6 | 黃 | 12 | 橙 |
大電流組合導電滑環安裝方式示意圖
大功率導電滑環應用范圍：
大功率導電滑環廣泛應用于旋轉工作臺、起重機、電動卷揚機、卷線輪、焊接機器人、包裝機械、大型雷達、石油鉆井平臺、港口機械、船舶、吊車等工業設備。
規格范圍：
20A、30A、50A、100A、250A、500A、1000A、2000A、3000A可選，可定制電路數和電流、電壓。
定制選項：
可定制：額定電流、電壓、額定轉速、工作溫度、路數、外殼材料及顏色、外型尺寸、安裝方式、專用導線、導線出口方向、導線長度、防護等級、端子類型。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 密封等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號 | ? 電流、電壓的范圍 |
大電流組合導電滑環定制可選項
大功率導電滑環——
大功率導電滑環是專為需進行大電流、大功率的電源或信號360°無限旋轉連接的定制型導電滑環，電流一般為30A～3000A，廣泛應用于旋轉工作臺、起重機、電動卷揚機、卷線輪、焊接機器人、包裝機械、大型雷達、船舶推進器等工業設備領域。
三千米連接生產的大功率導電滑環針對不同的行業與應用環境要求，按電流大小劃分為20A、30A、50A、100A、250A、500A、1000A、2000A、3000A等多種規格，大功率導電滑環采用經2500℃高溫處理的具有極好的自潤滑性能和耐磨性能的石墨碳刷，噪音小，經特殊鍍膜層保護，導電、導熱性能極佳，高速旋轉運行時摩擦不會產生火花，不產生積粉，更不會像金屬電刷那樣產生燒結現象。三千米連接的大功率導電滑環還可根據客戶要求定制防塵、防水、防碰撞多種高防護等級，防水等級可達IP68。
典型應用：
小型風力發電機、電鍍行業設備、加熱滾動等需要大功率，大電流的應用設備，另外還有其他工業控制領域也大量用到，如減震器大電流滑環，污水處理設備滑環，高強度石油測井儀器導電滑環，機器人焊接設備滑環，大電流導電滑環，清倉機用粉塵防爆滑環，高溫電滑環，加熱轉軸滑環 yo烘干機，炒料機，加熱攪拌機械滑環等等；
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
1、業務專線：13823206447；
2、業務郵箱：[email protected]；
3、在線提交詢價：
