3KM-T300-042000-10500-1205-E306-F001
33路2000A大電流導電滑環T300系列產品特點：
33路2000A大電流導電滑環T300系列是指內孔直徑300mm的大電流組合導電滑環，包括4路2000A+10路500A+12路5A+6組千兆網+1路光纖的電功率及傳輸信號組成，可傳輸以太網、模擬或數字信號、編碼器信號及光信號等。
● 最大電流支持3000A；
● 軍工品質，高穩定性和可靠性；
● 不過熱，噪音小，裝配可靠，不破損；
● 使用壽命長，不積粉，最高轉速可達10000RPM；
● 抗干擾性高，可同時支持多種信號、能量功率傳輸。
| 33路大電流組合導電滑環T300系列（3KM-T300-042000-10500-1205-E306-F001）參數指標 | ||||
|---|---|---|---|---|
| 電氣技術指標 | 機械技術指標 | 連接器技術指標 | ||
| 參數 | 數值 | 參數 | 數值 | 引出線與端正拉脫力： |
| 通路數： | 33路 | 工作轉速： | 0~350RPM | 10N |
| 工作電壓： | 380V | 工作溫度： | -40℃~+85℃（工業級） | 端子之間插拔力： |
| 額定電流： | 2000A | 工作濕度： | ≤70% RH | 最大插入力：8N |
| 導線規格： | AWG28鐵氟龍導線 | 觸電材料： | 金-金 | 最小拔出力：0.7N |
| 動態電阻波動值： | 環路：≤10mΩ | 防護等級： | IP51 | 端子與插座之間保持力： |
| 絕緣電阻： | 500MΩ@500VDC | 工作壽命： | 20,000,000轉@350RPM | 10N |
| 外形尺寸(ID*OD*L)： | 300*650*1800mm | 光纖類型： | 單模光纖 | |
| 耐壓強度： | 兩路之間≥1000V@50HZ,60S≤5mA | 光纖路數： | 1路 | |
| 導線長度： | 定子：3000mm;轉子：3000mm | 工作波長： | 1310～1550nm | |
| 插損： | ≤3db | |||
說明：
1、外形尺寸詳細見“空心軸導電滑環尺寸示意圖”；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 33路大電流組合導電滑環T300系列（3KM-T300-042000-10500-1205-E306-F001）選型表 | ||
|---|---|---|
| 型號 | 2000A/500A/5A/其它 | 長度 L（mm) |
| 3KM-T300-042000-10500-1205-E306-F001-0 | 4/10/12/6+1 | 1800 |
| 3KM-T300-042500-10500-1205-E306-F001-1 | 4/10/12/6+1 | 1800 |
| 3KM-T300-043000-10500-1205-E306-F001-2 | 4/10/12/6+1 | 1800 |
說明：
1、如需每環2000A以上大電流，請聯系客服幫助快速選型, 支持定制；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。

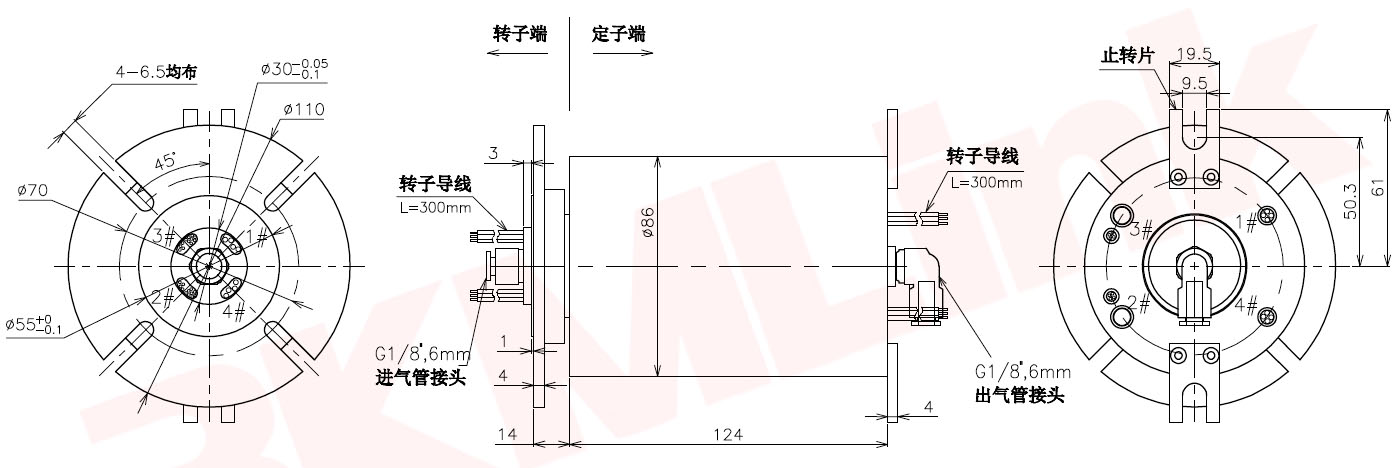

大電流組合導電滑環尺寸示意圖圖
大電流組合導電滑環安裝方式示意圖
大功率導電滑環應用范圍：
大功率導電滑環廣泛應用于旋轉工作臺、起重機、電動卷揚機、卷線輪、焊接機器人、包裝機械、大型雷達、石油鉆井平臺、港口機械、船舶、吊車等工業設備。
規格范圍：
20A、30A、50A、100A、250A、500A、1000A、2000A、3000A可選，可定制電路數和電流、電壓。
定制選項：
可定制：額定電流、電壓、額定轉速、工作溫度、路數、外殼材料及顏色、外型尺寸、安裝方式、專用導線、導線出口方向、導線長度、防護等級、端子類型。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 密封等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號 | ? 電流、電壓的范圍 |
大電流組合導電滑環定制可選項
大功率導電滑環——
大功率導電滑環是專為需進行大電流、大功率的電源或信號360°無限旋轉連接的定制型導電滑環，電流一般為50A～3000A，廣泛應用于旋轉工作臺、起重機、電動卷揚機、卷線輪、焊接機器人、包裝機械、大型雷達、船舶推進器等工業設備領域。
三千米連接生產的大功率導電滑環針對不同的行業與應用環境要求，按電流大小劃分為20A、30A、50A、100A、250A、500A、1000A、2000A、3000A等多種規格，大功率導電滑環采用經2500℃高溫處理的具有極好的自潤滑性能和耐磨性能的石墨碳刷，噪音小，經特殊鍍膜層保護，導電、導熱性能極佳，高速旋轉運行時摩擦不會產生火花，不產生積粉，更不會像金屬電刷那樣產生燒結現象。三千米連接的大功率導電滑環還可根據客戶要求定制防塵、防水、防碰撞多種高防護等級，防水等級可達IP68。
三千米連接空心軸導電滑環產品型號編碼說明
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
1、業務專線：13823206447；
2、業務郵箱：[email protected]；
3、在線提交詢價：
