3KM-FRMMS-X
FRMMS超集成多通道光纖滑環產品特點
● 2～31路多通道可選；
● 使用壽命可達2-4億轉；
● 獨創性的低耗損光耦合專利技術；
● 可定制IP65或IP68防護等級；
● 極低的插入損耗和極高的回波損耗；
● 密封結構，光學部件不受外部環境影響；
傳輸信號
● 普通電信號及光信號；
● 光信號傳輸速率可達100Gbit／s以上；
● 通道具有單模、多?；騿味嗄；旌峡蛇x；
下載產品手冊 ↓ 下載3D模型 ↓| FRMMS超集成多通道光纖滑環參數指標 | |||
|---|---|---|---|
| 光路技術指標 | 機械技術指標 | ||
| 參數 | 數值 | 參數 | 數值 |
| 通路數 | 2～31路 | 工作轉速 | 0~600RPM |
| 最大光功率 | 23dBm | 工作溫度 | -40℃~+85℃ |
| 光纖類型 | 單模或多模光纖 | 工作濕度 | ≤70% RH |
| 回波損耗 | ≥45db | 插損 | ≤1.5db |
| 工作波長 | 850-1550nm | 插損波動 | ≤0.5db |
| 接頭類型 | FC/SC/ST/LC(PC or APC) | 工作壽命 | 2-4億轉 |
| 封裝類型 | 兩端尾纖 | IP防護 | IP54(IP65、IP67可選) |
| 振動沖擊標準 | GJB150 陸地機動 | 承受拉力 | ≤12N |
| 大約重量 | 620g（不含線纜及連接器） | 外形尺寸(OD*L) | 38*119.5mm |
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| FRMMS超集成多通道光纖滑環（2～31路可選） | ||
|---|---|---|
| 型號 | 光路數 | 長度 L（mm) |
| 3KM-F002A-0 | 2 | 119.5 |
| 3KM-F005A-1 | 5 | 119.5 |
| 3KM-F010A-2 | 10 | 119.5 |
| 3KM-F015A-3 | 15 | 119.5 |
| 3KM-F020A-4 | 20 | 119.5 |
| 3KM-F025A-5 | 25 | 119.5 |
| 3KM-F028A-6 | 28 | 119.5 |
| 3KM-F029A-7 | 29 | 119.5 |
| 3KM-F030A-8 | 30 | 119.5 |
| 3KM-F031A-9 | 31 | 119.5 |
注：2~31路可選，如需更多的光通道數，請聯系客服幫助快速選型, 支持定制

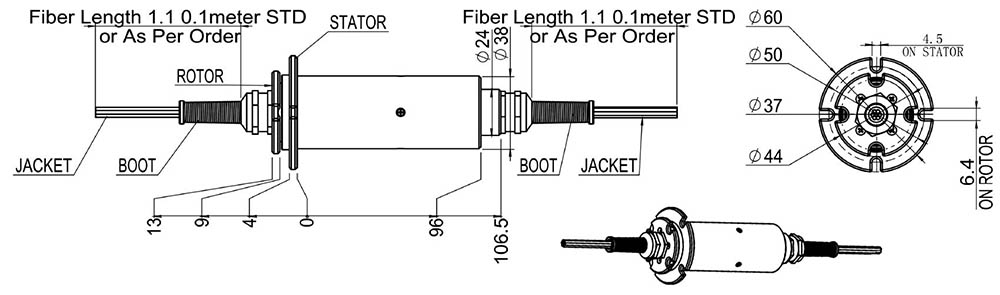

FRMMS超集成多通道光纖滑環尺寸圖
FRMMS超集成多通道光纖滑環安裝方式示意圖
光纖滑環應用范圍：
廣泛運用于安防監控、無人機、機器人、智能家居、以太網、旋轉臺、自動化設備、高清視頻信號傳輸、微波通訊、醫療器械、傳感器信號測量、氣象和軍事用途的雷達天線信號傳輸?shù)取?/p>
規格范圍：
可做2～31路通道；
定制選項：
光纖滑環尺寸、信號線長度、光纖接頭類型、光纖類型、光纖長度和光電通道數等。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 密封等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號 | ? 電流、電壓的范圍 |
FRMMS超集成多通道光纖滑環定制可選項
光纖滑環——
光纖滑環（又名光滑環）是指可360°無限制連續旋轉的，傳輸光能、光信號的旋轉連接器件，用于實現旋轉和靜止部件間光纖信號的不間斷傳輸，尤其適合信號高速、信息容量大、高精準度、遠距離的傳播。光纖滑環全密封設計，光信號采用非接觸式、獨立傳播，不會對電信號造成干擾，也不受電磁干擾，對應用環境適應性強，如低溫、高壓及電磁干擾等環境。
光纖滑環的光信號傳輸是無接觸、無摩擦傳輸，壽命長達幾億轉，但必須注意滑環轉動部分的機械性能，簡化系統操作，避免旋轉部件對光纖造成損害。
三千米連接的超集成多通道光纖滑環（3KM-FRMMS-X）可包含2～31路光纖，而安裝體積僅為38mm，是世界上8通道以上光纖滑環中直徑最小的一款，非常適用于安裝空間狹小的場景FRMMS可以選擇單?；蚨嗄９饫w，也可選擇單多?；旌鲜褂?，具有良好的光學性能，并且防水防塵。
三千米連接FRMMS超集成多通道光纖滑環產品型號編碼說明
FRMS通道數-①-②-③- ④-⑤/⑥-⑦
范例：FRMS12-9/125-1310/1550-1-2.0- FC/PC
通道數 | ①光纖類型 | ②工作波長 | 尾纖 |
2～31 | 9/125（單模） | 1310/1550（單模） | ③長度：1.2m、S（客戶指定） |
50/125（多模） | 850/1310（多模） | ④封裝：2.0、3.0、L=裸纖、K=鎧裝 | |
62.5/125（多模） | ⑤接頭形式：FC、ST、SC、LC、N=無接頭 | ||
⑥端面形式：PC（平面）、APC（斜面） | |||
⑦轉子和定子尾纖不同時追加定子尾纖規定 |
FRMMS超集成多通道光纖滑環應用案例
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
