3KM-T000-0810-16S-2G
26路空心軸導電滑環T000系列產品特點：
● 由8路10A電功率、16路信號、2路屏蔽信號組成；
● 自動化生產，可靠性、一致性極高；
● 刷絲使用金-金觸點，獨創的低磨損耐腐蝕的三級超硬金鍍層，硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范；
● 環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象及早期積粉現象；
● 低電氣噪音，無電磁干擾，低損耗，動態電阻變化值低于0.005Ω，尤其適合智能工業領域超微弱信號傳輸；
● 主要應用于智能工業、工業縫紉機、自動化設備、機械臂、伺服系統等領域。
下載產品手冊 ↓ 下載3D模型 ↓| 26路空心軸導電滑環T000系列（3KM-T000-0810-16S-2G）技術參數指標 | ||||
|---|---|---|---|---|
| 電氣技術指標 | 機械技術指標 | 連接器技術指標 | ||
| 參數 | 數值 | 參數 | 數值 | 引出線與端正拉脫力： |
| 通路數 | 26路 | 工作轉速 | 0~350RPM | 10N |
| 工作電壓 | 380V AC/DC | 工作溫度 | -40℃~+85℃（工業級） | 端子之間插拔力： |
| 額定電流 | 0～10A | 工作濕度 | ≤70% RH | 最大插入力：8N |
| 導線規格 | AWG28鐵氟龍導線 | 觸電材料 | 金-金 | 最小拔出力：0.7N |
| 動態電阻波動值 | 環路：≤10mΩ | 防護等級 | IP51 | 端子與插座之間保持力： |
| 絕緣電阻 | 500MΩ@500VDC | 工作壽命 | 3,000,000轉@350RPM | 10N |
| 外形尺寸(ID*OD*L) | 0*86*124.6mm | |||
| 耐壓強度 | 兩路之間≥500V@50HZ,60S≤5mA | |||
| 導線長度 | 定子：400mm;轉子：400mm | |||
說明：
1、外形尺寸詳細見“空心軸導電滑環尺寸示意圖”；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。
- 選型表
- 外形尺寸
- 安裝方式
- 可選項
- 型號定制
- 應用案例
- 價格
| 26路空心軸導電滑環T000系列（3KM-T000-0810-16S-2G）選型表 | ||
|---|---|---|
| 型號 | 信號/10A/其它 | 長度 L（mm) |
| 3KM-T000-0810-16S-2G-0 | 16/8/2 | 124.6 |
| 3KM-T000-0810-16S-2G-1 | 16/8/2 | 124.6 |
| 3KM-T000-0810-16S-2G-2 | 16/8/2 | 124.6 |
| 3KM-T000-0810-16S-2G-3 | 16/8/2 | 124.6 |
| 3KM-T000-0810-16S-2G-4 | 16/8/2 | 124.6 |
| 3KM-T000-0810-16S-2G-5 | 16/8/2 | 124.6 |
| 3KM-T000-0810-16S-2G-6 | 16/8/2 | 124.6 |
| 3KM-T000-0810-16S-2G-7 | 16/8/2 | 124.6 |
| 3KM-T000-0810-16S-2G-8 | 16/8/2 | 124.6 |
| 3KM-T000-0810-16S-2G-9 | 16/8/2 | 124.6 |
說明：
1、如需每環10A以上大電流，請聯系客服幫助快速選型, 支持定制；
2、三千米連接導電滑環均分為：標準品、工業級、軍工級三大級別，不同級別的產品技術指標不一樣，如無特殊說明默認為工業級別。
3KM-T000-0810-16S-2G空心軸導電滑環尺寸圖
空心軸導電滑環安裝方式示意圖
傳輸信號
中小型系統微弱電流、微弱控制信號，如圖形、視頻、控制、傳感、高清信號、以太網等各種信號。
應用范圍
智能工業設備、工業縫紉機、機器人、機械臂、伺服系統、智能工業設備、測試儀器、旋轉臺、大型醫療設備及自動化設備等需要360°旋轉導電或傳輸控制信號、數據信號的設備裝置。
| ? 出線方向 | ? 轉速 |
| ? 導線長度 | ? 法蘭安裝 |
| ? 防水防塵等級 | ? 外殼材質 |
| ? 軍用級別 | ? 導線末端接插件 |
| ? 高低溫環境 | ? 插接頭和熱縮管 |
| ?多種傳輸信號及氣液介質 | ? 電流、電壓的范圍 |
空心軸導電滑環定制可選項
空心軸導電滑環——
空心軸滑環也叫過孔滑環，是中心帶孔的導電滑環統稱，中心的孔位穿套在設備旋轉軸或固定軸上，并用螺釘固定，實現設備的傳輸介質進行旋轉連接。滿足360度無限制旋轉的電流、電信號、射頻、數據、氣體、液體等媒介混合傳輸，廣泛應用在工程檢測儀器、機械手、智能化視覺系統、自動化設備、傳感器等各種需要轉動連接領域。
三千米連接的空心軸導電滑環采用先進的簇刷式技術，接觸件使用耐磨耐腐蝕三級超硬金表面處理技術，硬度、強度、耐磨性及導電率均優于連接器接觸件國際軍工標準規范，每路信號多點均勻接觸結構設計，杜絕傳輸信號在高速旋轉出現掉包現象；密封性良好，免維護，低磨損、低噪音，超長的使用壽命；關鍵節點工藝采用標準化、模塊化、自動化生產，杜絕了生產及安裝過程人為的對一致性的破壞。環道表面十分光滑，表面粗糙度<0.5μm，避免了刷絲的閃斷現象，極大程度上減小了早期積粉的現象，波動電阻值也明顯下降，刷絲的壽命周期延長2倍以上，確保了高度的可靠性與一致性。

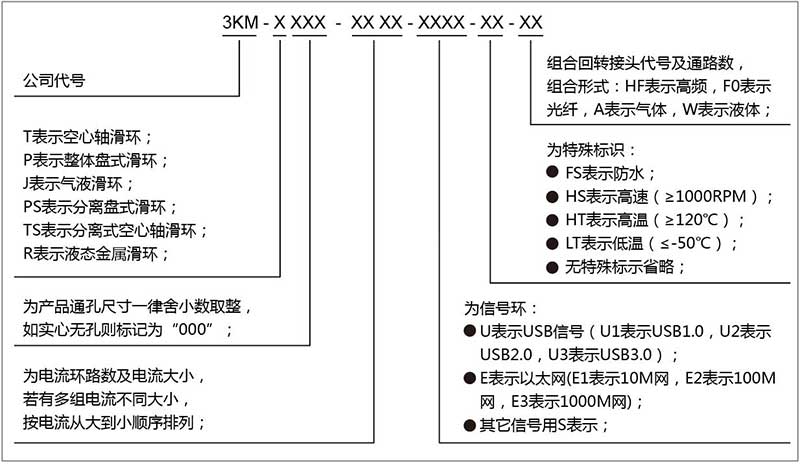

三千米連接空心軸導電滑環產品型號編碼說明
26路空心軸導電滑環T000系列的應用案例
● 光纖滑環與導電滑環組合的解決方案

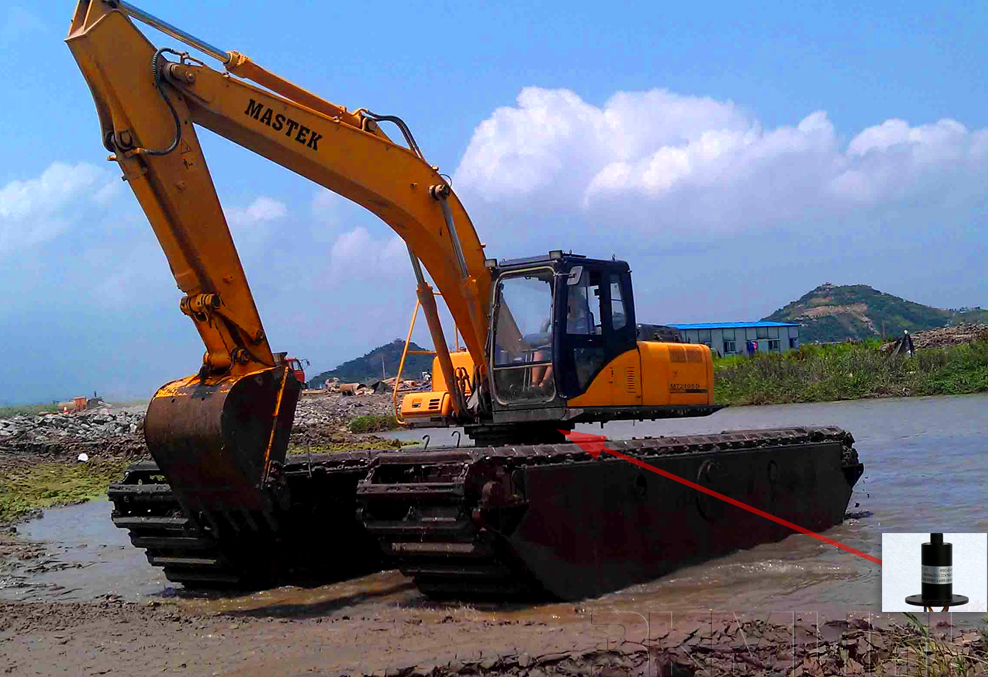

● 導電滑環在挖掘機等重型基建工程機械上的應用案例
由于對滑環的性能要求有所不同，價格也不一樣。您可通過以下任何一種方式進行詢價，我們都會根據您的具體需求，在24小時內回復您。
