空心軸導電滑環安裝方式

空心軸導電滑環安裝方式介紹

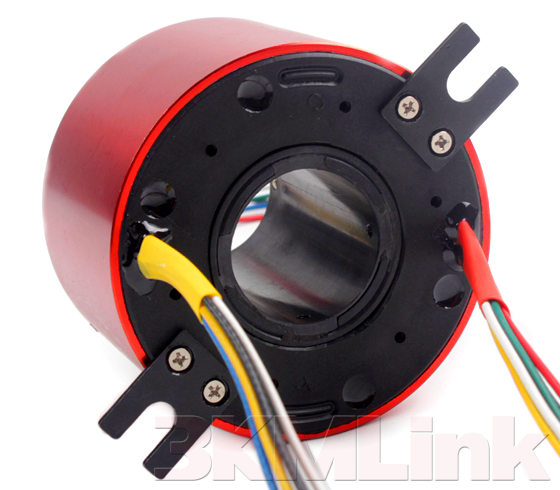

空心軸導電滑環-實物圖

空心軸滑環也叫過孔滑環，是中心帶孔的滑環統稱，滿足360度無限制旋轉的電流、電信號、射頻、數據、氣體、液體等媒介混合傳輸。

空心軸導電滑環安裝平面示意圖

空心軸導電滑環安裝立體示意圖

空心軸導電滑環安裝說明:

1、因?yàn)閷?dǎo)電滑環轉子和定子在安裝的時候很難保證同心，建議用4個緊定螺釘將導電滑環固定在旋轉軸上，鎖緊螺絲前，請先轉動導電滑環，讓導電滑環自動找正轉軸中心后，再鎖緊螺絲。

2、止轉桿插入止轉片即可，千萬不能強行固定止轉片，否則可能會導致導電滑環損壞或者達不到預期使用壽命。

安裝注意事項:

1、導電滑環環體不得作承重用，環體導線也不得承受外部拉力。

2、在導電滑環安裝時，務必要保護好導線，避免因?qū)Ь€絕緣層損壞而影響到產品品質。

3、導電滑環是精密電氣元件，應該在一個干燥，少塵的環境下工作，如果環境惡劣，應增加防護措施。

4、確定導電滑環固定部分的螺母不松動。

5、定子線遠離轉動軸，轉子線遠離固定部分，以免在旋轉中刮傷導線。
